带偏心套外球面球轴承的安装

带偏心套轴承的内圈端面上有偏心凸台，偏心套的内孔上有偏心凹位，两者采用偏心卡紧方式与轴固定。轴的转矩会增大偏心套将内圈固定于轴上的紧固力，因此要求锁紧偏心套时的转动方向要与轴的转动方向一致，安装过程如下：

1、检测设备安装底座的刚性、安装面的平面度、轴的尺寸公差等是否合格，确认轴是否有弯曲、伤痕、毛刺等问题，再将带座轴承套入轴上。

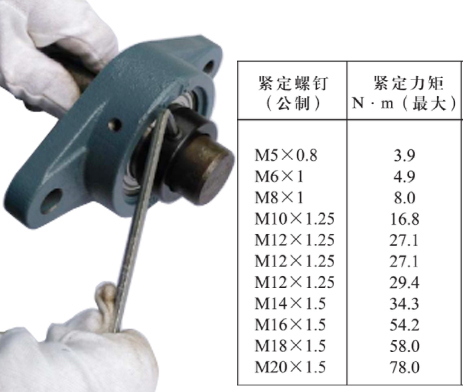

2、将带座轴承装到所定位置后，用螺栓将座与设备固定，安装螺栓要用规定的扭矩拧紧，参照上表。

3、偏心套的偏心凹位嵌入内圈的偏心凸台后，沿着轴的旋转方向转动偏心套去固定内圈和轴，可用敲打的方式转动偏心套，轴的旋转为顺时针时，偏心套要顺时针敲打，轴的旋转为逆时针时，偏心套要逆时针敲打。

4、最后用规定的扭矩拧紧偏心套上的紧定螺钉，参照上表。
